臭氧产生的原因和保护膜的形成

  臭氧产生的基本方法是，依靠外力把氧气分解，包括电化学法、光化学法、原子辐射法、电晕放电法等。这些方法都是在空气中产生臭氧，但是这些方法的主要目的是给氧气施加外力使氧分子分解成单个的氧原子，然后和氧分子结合成臭氧。臭氧极不稳定。那么在水体中，当水流经高压静电场的时候，水体中的氧气也受到了电场的影响，接收了电场的能量，受到了电场施加的外力，水体中溶解的氧气中就会有微量的氧气被分解成单个的氧原子，和水体中的氧气结合成微量的臭氧。在生活中，包括电视机、电脑屏幕等等，都会产生微量的臭氧，主要是氧气受到电场等外力影响，氧气被分解成原子的缘故而产生出臭氧的。

由于臭氧具有很强的氧化能力，能在设备无垢的内壁生成几微米的致密氧化层，因此能极大的延缓系统的腐蚀的主要原因。

金属的电极电位系列

每一种金属都有自己的电极电位，其基本规律为：原子质量轻的电位低；原子质量重的电位高，轻的如锂、铝等，重的如铂、金、汞等。人们利用物质的这种电极电位差可以做很多事，最熟悉的莫过于电池了，用碳棒做芯，用锌做外皮，中间加上电解液我们就能做出1.5v的电池，同理，用锂和铜我们也能做出手机用的锂电池。

同一块金属由于其不可避免的金相结构缺陷，也会有微小的电位差别，这也是金属发生腐蚀的主要原因。

电位（电压）的相对性

为了直观地解释这个问题，我们用二节1.5v的电池来描述。

如图一

两节电池串连后的电压为3v，当中点电压是多少呢？是“+”还是“－”呢？这就看你怎么用了，如果你是用第一节的电压，那这一点就是“－”的，如果你是用第二节的电压，那这点就是“+”的。如果我还是用3v电，将当中一点接地（接地的概念后面再说），那这一点在电子学上称为“悬浮地”，即不是真正的“地”，因还有第二节的负极比这点更“地”需要指出的是：“电子学”上的“地”与负极是一致的，电工学上的“地”是指真正的大地。

还有一个事情很能说明“相对电位”的作用；电工在带电修理架空高压输电线时，将自己盛在一个绝缘的篮子里，慢慢升至50kv的高压线上进行修理，此时其身上也带有50kv的高压，与高压线相对电压为“零”故不会触电。

有了以上“电极电位”及“相对电位”的一般理解，我们就可以接下去进行讨论了。

在讨论前，我们有必要了解一些物质构成的最小单位——原子的一些基本知识；简单地说，原子是由原子核与其外围作圆周运动的电子两部分组成，原子核带正电，而外围电子带负电，两相抵消，故正常原子呈中性，如图四

  如某种原因，外围电子逃逸了一些，原子就是正电性，这种原子就称为正离子，反之原子核捕获了其他自由电子，原子就呈负电性，这样的原子就称为负离子。原子何时释放电子，何时捕获电子基本是由原子核的能量决定的，原子核的能量强就能更多地捕获自由电子，反之，原子核的能量弱则外围电子容易逃逸。这就像地球与太阳的关系相似，如果太阳的质量（能量）不像现在这样大，地球的轨道会比现在离太阳更远一些，也更容易脱离太阳的引力。

高压静电水处理器放置在循环冷却水中的棒体将高压静电场传递到水体中，这时水体发生了两个主要变化：一是，水偶极子（有极性的分子称为偶极子）呈整齐的链状排列；二是，水体总体电位的提高。

水体电位的提高主要表现在组成水分子原子的原子核正极性加强，虽然水中的溶解离子也同时得到了加强，但由于水体占有绝对的质量优势，故静电场的能量绝大部分被水体接收，千千万万的水分子由于位能的提高，有力地阻止了水中溶解离子及自由电子的各种运动。这意味着，它们与其他物质生成各种化合物的可能性降低。

使用高压静电水处理器时设备接地的重要性:

电工学上的接地是指接大地。工矿企业都有专门的接地线，所有的设备都通过接地线接地，其有两个主要功能：

1.保证生产人员及设备的安全。设备一般都带有380V的动力装置，一旦漏电或遭雷击，电流会沿接地线导入大地从而保护了操作人员及设备的安全。

2.防止静电的积聚，管道内的流动物体，会产生静电，静电积累至一定程度会产生放电这可能引起火灾及生产事故。

对应用高压静电水处理器的设备来说接地尤为重要，其原因主要为，如被保护设备接地不良，就不能保证水体电位总是高于设备。我们假设一个不接地的热交换器，在使用高压静电水处理器时的情况：由于其不接地，整个设备被水电位慢慢提高，终于达到了和水电位一样的水平，这时它们的相对电位为“零”，对于防腐和除垢来说效率下降。笔者这里说的是极端现象，在实际情况中，没有设备是不坐落在地上的，所以更多的情况是“接地不良”。接地不良就像笔者前面谈到的二节电池一样，设备成了“悬浮地”，这相对降低了高压静电水处理器的效率。所以被保护设备可靠接地是保证高压静电水处理器处理效果的重要条件之一。

高压静电场使循环水达到阻垢、除垢、缓蚀、杀菌、灭藻的原理：

按照水分子具有极性的特性，自然状态下的水分子是无序排列的，但在高压静电场中，水分子则会发生有规则的排列。利用这一原理和设备，可将水体中的阳离子（Ca²⁺、Mg²⁺）、阴离子（ Cl^-和SO₄^2-）包围起来，阻止其化学反应的发生，并且在水分子和设备间形成电位差，束缚离子向设备聚集的能力，起到阻止结垢的作用。通俗点说即相当于增加了循环水的溶解度，可以溶解更多钙镁离子，使其以离子形式存在在水中，而不是以分子形式。

在高压静电场中水垢分子间的电子结合力能得到破坏，改变了其晶体结构，促使其疏松，并加大水分子的偶极距，增强与盐类分子的水合能力，使水垢逐渐剥蚀、脱落。通俗说就是水分子的活性增加后，渗透能力加强，此时循环水有能力渗透到已经结成的硬垢中，使硬垢逐渐疏松。

在高压静电场的作用下，水体中还能生成一定量的臭氧（O₃），臭氧具有很强的氧化能力，能在设备无垢的内壁生成几微米的致密氧化层，能极大的延缓系统的腐蚀。

臭氧还具有很强的杀灭微生物的作用，比氯快600-3000倍，能迅速杀灭微生物，高压静电场还改变了水中衍生的细菌和藻类的生物场，抑制其代谢能力，在这些综合作用下，能迅速有效的杀灭水体中的微生物。除了臭氧的作用外，由于高压静电场改变了循环水的电位，也就相当于改变了细菌藻类的生存环境，使细菌藻类不容易存活、更不容易大量繁殖。

臭氧产生的基本方法是，依靠外力把氧气分解，包括电化学法、光化学法、原子辐射法、电晕放电法等。这些方法都是在空气中产生臭氧，但是这些方法的主要目的是给氧气施加外力使氧分子分解成单个的氧原子，然后和氧分子结合成臭氧。臭氧极不稳定。那么在水体中，当水流经高压静电场的时候，水体中的氧气也受到了电场的影响，接收了电场的能量，受到了电场施加的外力，水体中溶解的氧气中就会有微量的氧气被分解成单个的氧原子，和水体中的氧气结合成微量的臭氧。在生活中，包括电视机、电脑屏幕等等，都会产生微量的臭氧，主要是氧气受到电场等外力影响，氧气被分解成原子的缘故而产生出臭氧的。

由于臭氧具有很强的氧化能力，能在设备无垢的内壁生成几微米的致密氧化层，因此能极大的延缓系统的腐蚀。

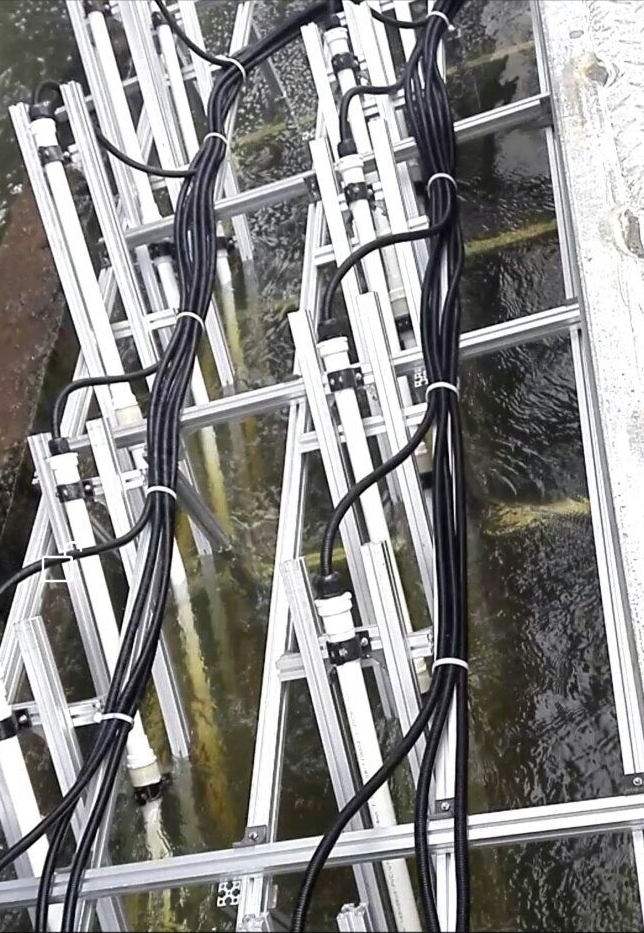

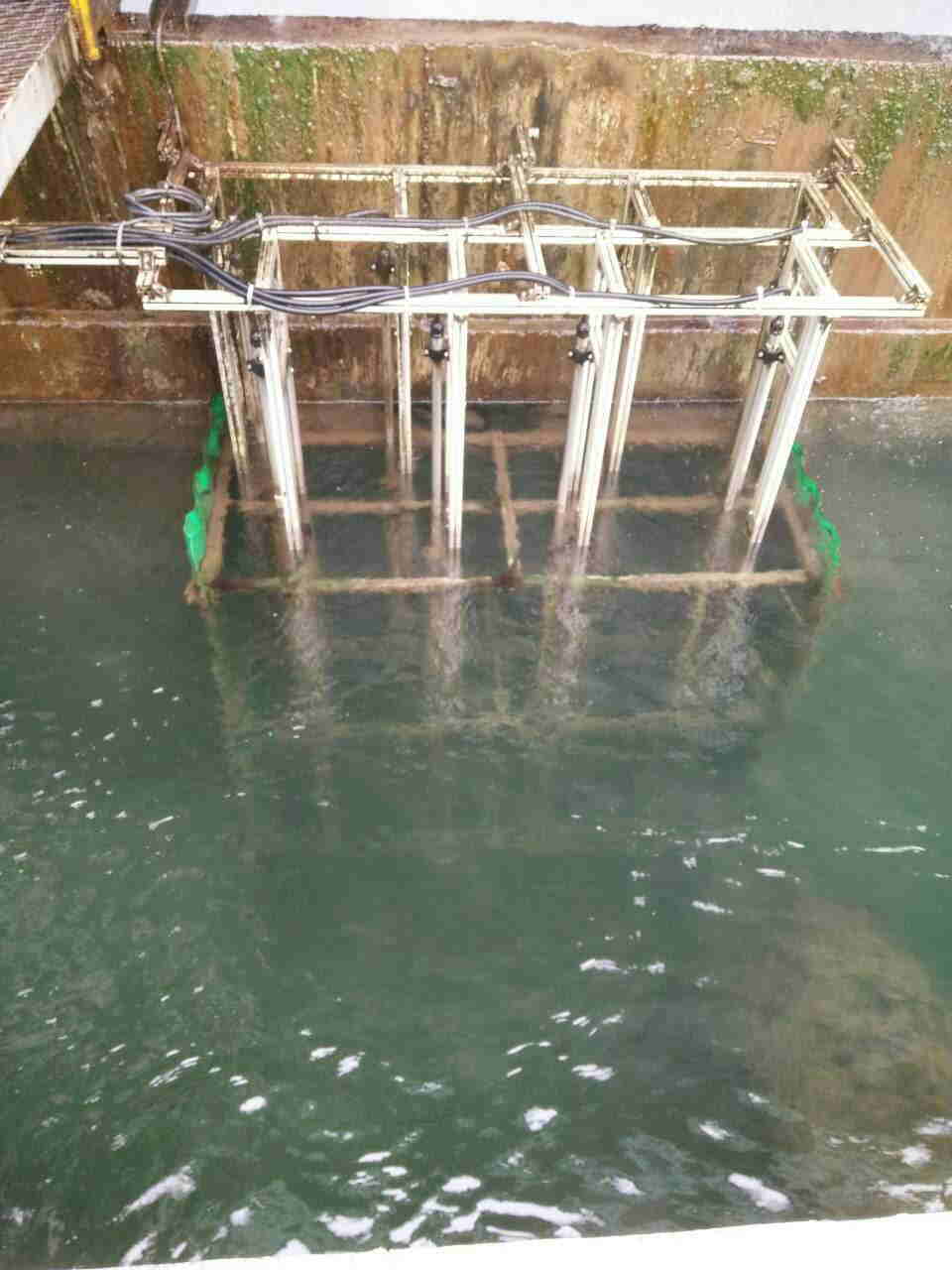

关于安装位置的选择：

    安装在循环水水池的出口，系统的进口，必须保证所有进系统的水都经过高压静电场的处理。循环水经过高压静电场的瞬间发生了改变，通过高压静电场后逐渐衰减，直至恢复成自然状态下的水。循环水通过高压静电场后的有效处理时间为45分钟，即在45分钟内可以达到阻垢、除垢、缓蚀、杀菌灭藻的作用.

绿色动力投资回报测算报告

时  间	汽耗 kg/kwh	真空 kpa	进出水 温差℃	端差 ℃
09年5月清洗前	5.44	91.99	6.09	10.495
09年5月清洗后	5.08	94.99	6.425	7.185
10年3月平均	5.469	93.54	11.57	9.54
10年5月平均	5.586	90.65	9.17	11.92
11年6月平均（#1机大修后，#2机位新的）	#1机5.39 #2机4.95	92.8 92.1	6.5 6.9	5.3 6.5

 投资回报通过以下几个方面体现：

1、改善冷凝器的热交换效率。

运行分析：通过上表数据进行分析比较得知：在同等条件下即：循泵、风机各二台的情况下，09年5月清洗前后，凝汽器的进出水温差升高0.335℃，热交换效率明显改善，端差下降了3.31℃，真空提高了3.0kpa，汽耗下降了0.362kg/kwh，每小时可多发电约560kwh，全天可多发约, 13000kwh，差不多每天可以增加收入8398元。又通过贵公司在09年2月24日的对循泵、风机的测试得知，影响端差的5大主要因素中：1、循环水量少；, 2、冷却塔效果变化的好坏；3、凝汽器铜管结垢情况，即凝汽器的热交换效率；4、蒸汽的品质问题即汽机流通部分的结垢情况；5、凝汽器铜管设计排列问题。第2和第3条可以通过高压静电水处理器的处理来改善，尤其是第3条凝汽器铜管的结垢问题，因为高压静电水处理器具有强大的阻垢除垢能力。

  根据对贵公司10年3月和5月数据的分析，以及和09年5月清洗前后的数据对比得知，贵公司的端差还有改善的余地，相应的真空也有提高的余地，以此带来汽耗的下降。如果在安装使用了同帝牌高压静电水处理器后，能够使凝汽器的铜管的热交换效率持续改善，达到接近设计值的效果，同时由于高压静电水处理器是处理整个循环水系统的，包括冷却塔的冷却效果的维持，因此在一定程度上也改善了冷却塔的冷却效果。达到了这两个效果，也就达到甚至超过了09年5月清洗后的效果，而且可以一直维持这个效果，达到每天比清洗前增加8398元收入的效果。光改善热交换效率这一项，那么全年就可以为企业挽回人民币300多万元的损失。2、大大延缓清洗次数，节省了每年停机清洗造成的损失。

 两台机组冷凝器每年清洗一次，每次停机清洗时间约10小时，以每小时发电一万六千度计，乘以目前电价0.636元/小时，每年损失约10万元左右。使用同帝牌高压静电水处理器后，按每5年清洗一次计，平均每年挽回损失约8万元左右。

3、完全代替药剂。

循环冷却水系统不再需要添加任何药剂，节省每年 225000元的药剂费用。（同帝牌高压静电水处理器的设计使用寿命为十五年，按目前的药剂费用计算，即使以使用10年计，光药剂费一项就可节约225万元）

4、提高循环水的浓缩倍率，节约用水。

    根据贵公司循环水的补水情况，使用同帝牌高压静电水处理器后，循环水的浓缩倍率可以提高到10-12倍，排污量可以由500m³/天降低到每天50m³/天，按一年365天计，可以节约用水164250 m³。

5、降低冷凝器铜管的腐蚀率，延长铜管的使用寿命。

6、由于不添加任何药剂，循环水杜绝二次污染，彻底环保，大大提高了企业的环保等级，带来巨大的社会效益。

高压静电水处理器使用成本：单组<15w/h，25组每小时约375瓦。每天用电9度。

符合国家清洁生产的要求

企业可以从以下四个方面申请政府补贴资金：

1） 环保部门---不再添加任何药剂，没有二次污染，彻底环保。

2） 水利局---提高循环水的浓缩倍率，节约用水。

3） 科技处---降低单位产值的原料消耗和能耗。

4） 经济与信息部

-------------------------------------------------------------------

关于高压静电水处理设备能够带来的经济效益一般是从以下方面来判断思路:

1.腐蚀给系统带来的危害。高压静电水处理器能使系统的腐蚀率降到最低，只相当于化学药剂清洗后的预膜钝化时的腐蚀率。因此，大大的提高了设备的使用寿命。比如有些设备正常情况下可以使用十年，但在使用当中要用药剂不断清洗以及自身的腐蚀，对系统和设备都是不小的损害，可能只能使用六七年左右，但使用咱们的设备就可以避免最大限度减缓，而且生产当中还不要停机清洗，可以始终正常生产。

2.提高工况带来的经济效益。高压静电水处理设备的作用就是----使凝汽器（也有叫换热器、冷凝器）的热交换效率恢复到或者最大限度的恢复到接近设计值。就是说，在提高了热交换效率后，给各个企业带来的效益是不一样的。这个需要了解企业的专业人士来分析的。比如电厂：热交换效率改善----烧同样的煤能发更多的电，或者发同样的电烧的煤少了----节煤。节煤带来的好处----二氧化硫排放的减少。

3.由于高压静电水处理器完全代替了化学药剂，就大大减少了排污，而且可以适当的提高浓缩倍率，产生的直接后果就是节水，节约了大量化学药剂以及药剂费用。由于提高了热交换效率，还能带来降低流量等等的情况，所以，也会节电。

4.最后一点，就是关注节能环保带来的巨大的社会效益。尽管目前可能是符合国家的排污标准的，但是，随着国家的可持续发展观的逐渐加强，排污标准的提高，以及对节能环保的重视，可能在不远的将来，能源的价格还会逐渐上升，加药剂产生的排污费用也会直线上升。

以上这些都是测算经济效益的思路，具体的量化有的比较困难，要根据企业的具体情况具体分析了，譬如，节约下来的煤能减少排放的二氧化硫在电厂排放的二氧化硫中占得比例比较小，但是思路是这样的，这些方方面面的具体事情还需要和企业里的技术员沟通，他们能用心测算，那就全面细致了。

另外 ， 我们的设备的能力---其实就是代替了化学药剂的功能，对热交换效率的改善比化学药剂好。除此以外，我们没有别的能力了。所有的节约成本的能力，都是我们在改善了热交换效率以后，衍生出来的。所以，我们能保证的就是改善对方的热交换效率。至于改善了热交换效率后带来的那些好处，虽然是肯定的，但是具体到量化，就不是我们的能力范围了。要看对方具体的使用情况了，我们不能夸大。（每个企业的情况都不一样，具体事情具体核算，但大方向就是这么去算投资回报的。   -------江苏江帝环保设备有限公司



2016年数据



































2017年数据































































       高压静电水处理器部分用户名单：

4

序 号	单  位  名  称
1	同济大学逸夫楼
2	上海外高桥发电厂有限公司
3	上海摩托罗拉通讯有限公司
上海三爱富新材料股份有限公司
5	内蒙古上都发电有限公司
6	瑞仪光电苏州有限公司
7	北京电规院寓安招待所
8	包头钢铁厂
9	可成科技苏州有限公司
10	可胜科技苏州有限公司
11	可利科技苏州有限公司
12	外国语大学（松江校区）
13	乌拉山电厂三期工程
14	上海康吉大厦
15	昆山翊腾平面显像有限公司
16	昆山扬皓光电有限公司
17	兰州连城热电厂
18	绍兴市政府办公楼
19	杭州杭联热电有限公司
20<, /SPAN>	常州恒信铁路空调服务有限公司
21	淄博辰光海德热电有限公司
22	云南铜业铜材有限公司
23	云南新铜人实业有限公司
24	浙江衢州市巨化集团电化厂
25	无锡益多环保热电有限公司
26	上海华虹科技园
27	沈阳市北部污水处理厂
28	常州新东化工发展有限公司
29	淄博德信联邦化工工业有限公司
30	浙江兰溪巨化氟化学有限公司
31	浙江衢州凯圣氟化学有限公司
32	浙江晋巨化工有限公司
33	齐鲁石化热电厂
34	巨化集团公司制药厂
35	河北建新化工股份有限公司
36	恒兴精细化工有限公司
37	江苏华达化工集团有限公司
39	宜兴市永加化工有限公司
40	江山化工股份有限公司
41	苏州三星电子（家电）有限公司

42	响水凯欣化工有限公司
43	宜兴市天源化工有限公司
44	江苏中鲈科技股份有限公司
45	浙江建业化工股份有限公司
46	中港精细化工有限公司
47	吴江如盛化纤有限公司
48	浙江衢州巨塑化工有限公司
59,	浙江衢化氟化学有限公司
50	江苏奥奇环保工程有限公司
51	江苏盛虹科技股份有限公司
52	即墨市热电厂
53	镇江正丹化学工业有限公司
54	山西亚鑫煤焦化有限公司
55	嘉兴丰利汇织造有限公司
56	新程金锣肉制品集团有限公司
57	临沂中环新能源有限公司
58	浙江新安化工集团股份有限公司
59	骆驼集团华中蓄电池有限公司
60	湖南聚仁新材料科技有限公司



系统概况调查



一、关于循环冷却水系统和概况

1）、冷却塔的形式：

是与否

数量

1、双曲线冷却塔

2、玻璃刚强制冷却

3、蒸发冷却量

4、一共有几个循环水系统？

5、有几个循环水池？

6、是不是共用一个水池？

2）、1、冷却塔的冷却量的大小（总数据）

2、冷却塔的冷却量的大小（分别数据）：

每台冷却塔的冷却量为      吨/小时

3）、1、水池的形状

2、水池的大小（体积）

（长m）

（宽m）

（高m）

（直径m）

（平均深度m）

4）、流量的大小

1、有几台泵及吸水泵管 大小

2、功率分别多大

3、开几台

4、备用几台

5、冬天流量是（数据）

m³/小时

6、夏天流量是（数据）

m³/小时

7、有没有水池的图纸或者水泵进水口的照片  可以提供

冷凝器列管的材质

1）、补充水的来源：

是与否

1、地表水，也就是江河水

2、地下水

3、自来水

4、其它补充水的来源：

5、水资源费及水费

2）、补充水的水质指标

数   据：按照夏天最差数据填

1.总硬度

毫克/升

2.钙镁离子含量

毫克/升

3.氯根含量

毫克/升

4.浊度

NTU

<, SPAN style="FONT-SIZE: 14pt; FONT-FAMILY: 宋体; mso-spacerun: 'yes'; mso-font-kerning: 1.0000pt">5. Ph值

3）、循环水的水质指标

数   据：按照夏天最差数据填

1.总硬度

毫克/升

2.钙镁离子含量

毫克/升

3.氯根含量

毫克/升

4.浊度

NTU

5.Ph值

6.浓缩倍率

7电导率

us/cm

8.补水量

按照夏天数据填      m³/天

9.排污量

按照夏天数据填      m³/天

4）、排污方式：

是底部排污还是溢流？

三、循环水目前的处理方式

1.物理的方法处理

电子除垢仪

8500伏的静电水处理器

2.加化学药剂的方式处理

① 添加何种药剂

↑提示：缓蚀剂 杀菌灭藻剂 也叫杀生剂 絮凝剂 消泡剂 等

② 药剂的用量数据

③ 药剂的费用数据

④ 目前系统多久清洗一次

5.水费及水资源费每吨多少钱？

↑提示：一年几次，还是两年一次

⑤ 清洗方式

↑提示：是物理的清洗方法 ---高压水枪清洗，还是化学药剂的方法—酸洗

⑥ 冷却塔多久清洗一次

⑦ 目前系统的运行工况

四、需要了解的问题:↓

夏 季

, 冬 季

1、<, /SPAN>冷凝器的进水温度数据

2、冷凝器的出水温度数据

3、冷凝器的冷却后的冷却介质的压力数据

4、在怎样的情况下，会觉得冷凝器的热交换效率受到损失

5、在怎样的情况下，会觉得需要清洗

6、能判定目前的冷凝器的热交换效率和历史上最好的热交换效率的差距

7、主汽流量：

8、额定负荷：

9、设计汽耗：

10、保证汽耗：

11、清洗前的端差、真空、负荷

12、清洗后的端差、真空、负荷

13、额定抽气量：

, 目前的端差、真空、负荷是多少？

贵公司全名：

贵公司地址：

联系人：

手机：

办公室电话：

传真：

E-mail：

贵公司全名：

贵公司地址：
